Clarville Favori 66

Marque: Clarville
Type:Favori 66
Année 1957
Module: Oui

Tubes: ECH81, EF93, EBF80, EL84, EZ80, EM34

Type: Superhétérodyne
Gammes d'ondes: 4 gammes. GO, PO, OC et BE
Retauration: Mai 2023
Schéma: Oui ici
Documents: Non

Cette radio ne va pas faire partie de ma collection, elle est trop jeune (1957)
Par contre je lui trouve un certain charme, et j’ai l’intention, de la restaurée pour notre maison a Dijon. Un petit module lui sera rajouté afin de la moderniser un peu.
Comme la plaque arrière a disparu, je n’arrive pas à savoir si c’est le modèle Favori 66 ou l’Allegro. D’après la forme du cadre en verre je pense que c’est le modèle Favori 66


Examen de la radio.

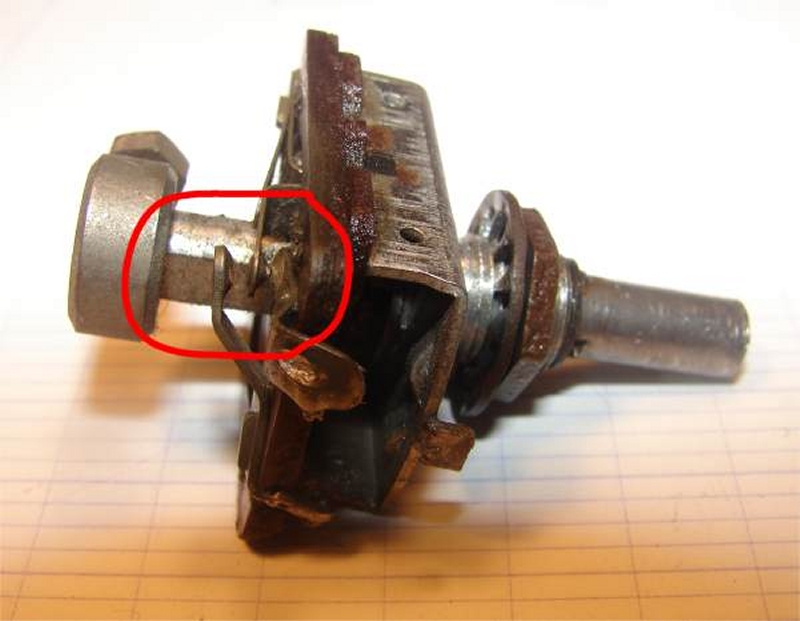

Les 2 boutons en façade sont cassés, et le bouton sur le coté est totalement bloqué du à l’oxydation.
1 trou a été fait sur la casse en bois. Je me pose la question, de comment un trou a pu être fait à cet endroit ? C’est totalement incompréhensible.
Elle est équipée d’un petit cadre ferrite orientable, ce qui était encore nouveau pour l’époque. Je vous rappel que sur certaine Surcouf, Océanic montait des cadres à air.
L’orientation de se cadre se fait sur le coté.
Le bloc d’accords 7 touches est commandé par un système type « piano ».4  bandes au total : Grandes Ondes, Petites ondes, Ondes courtes et Bande Etalées.
 Touche pour la position Pick-up.
Et enfin 2 touches pour le correcteur de tonalité, grave ou aigu. C’est très binaire en contre réaction avec la EL84.
La valve est montée directement sur le transfo d’alimentation.
Une EBF80 et une EL84 pour le préampli et ampli.
Une 6BA6 pour l’ampli Moyenne fréquence.
Une ECH81 en oscillateur mélangeur.
Et enfin une em34 pour l’œil magique.
A regarder comme ça je ne vois aucune difficulté à la restauration, sauf avec une réserve pour le bloc d’accord, ou il y a qu’a la fin, lors des essais en GO et PO que je le saurais. J’espère qu’il est ok, car inutile de vous dire qu’il est introuvable.
Le schéma est facile à trouver, et je remarque que la masse du transfo se fait par une résistance bobinée qui a mon avis est de 5w d’une valeur de 150Ω, d’une résistance de 47k, et d’un condo de 47µf 50v. Cette méthode pour moi doit éviter énormément une petite ronflette désagréable à faible puissance. A voir a la fin.
Le haut parleur est de petite taille et de forme ovale à excitation, avec une self anti ronflement. Terriblement oxydée.
Cette radio a été stockée dans un endroit humide, car elle est pas mal oxydée d’un peu par tout.


Restauration.
Comme a chaque fois, démontage d’un maximum de composant en surface afin de traiter le châssis contre la rouille (Impératif pour cette radio)

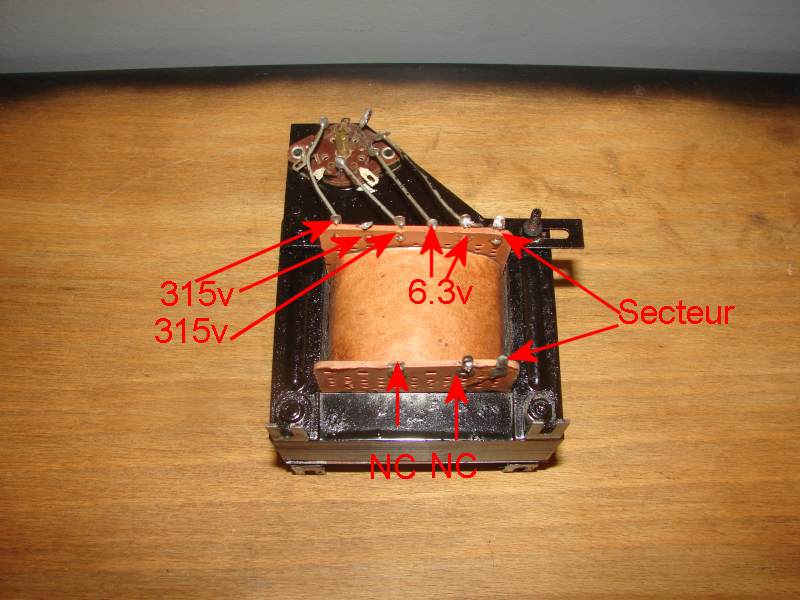

Relevé du transformateur d’alimentation:



Primaire
110v 20 Ω
125v 23 Ω
145v 29 Ω
220v 67 Ω
245v 78 Ω
Secondaire
6.3v 0.7 Ω
2x 315v  2x320 Ω



Hp




Cadre ferrite



Les selfs des grandes ondes sont avec des fils de couleur rouge, et bleu pour les petites ondes.
Pour les grandes ondes pas faciles avec 3 fils de même couleur
Valeur des 2 selfs grandes ondes, totale 4.8Ω 1.20 mH, avec une prise intermédiaire a  1.6Ω, 0.04mH (commun fils de masse)
Valeur des selfs petites ondes 1,6Ω 0.18mH
Vu le schéma il faut impérativement que les selfs ne soient pas coupées  pour une réception correcte même avec une antenne extérieur. Si la self Grandes ondes est coupée, il sera impossible de la rembobinée, car elle est faite en nid d’abeille !
Il faut également ne pas oublier de nettoyer l’inverseur antenne, cadre.


Pour le reste c’est du grand classique, changement de tous les condos, et on changera les résistances HT.
Une très grande partie du câblage est à refaire surtout au niveau de l’alimentation.

Le remontage ne pose pas de problème particulier.
Il ne faudra pas oublier de nettoyer le bloc d’accord type touche de piano, le potard, et tout le support des tubes, avec de la bombe contact.


Essais:
Test de la HT, avec le tube EZ80 : La haute tension monte assez vite. Attention à vide la HT qui peut dépasser les 450v, et donc couper avant, car les 2 condos d’alimentation, risque de claquer !
Essai alimentation, et la partie puissance : EZ80, EBF80 et la EL84. Au bout de quelques secondes une légère ronflette se fait entendre à pleine puissance. On injecte une source BF à l’entrée du PU, et le son se fait entendre. Essai pendant 1h sans problème particulier.
Essai avec tous les tubes : Réception correct en Grandes Ondes avec un cadre externe. En effet le cadre interne a la radio est un peu faible. Les GO sont bien reçues mais avec pas mal de grésillement !

Caisse en bois et cadre métallique.
Le cadre sera sablé pour le désoxyder.
 Bonne couche en bombe de protection, contre la rouille



Puis 2 fines couches de sa couleur Or final .
Pour la caisse, le vernis est complètement écaillé, alors décapage chimique, le trou sera bouché à la pate à bois.
2 couches de vernis marin brillant, et l’affaire est jouée.
Les 8 petits liserets sont complément fichus, alors je les ai recréé, avec du fils électrique blanc



Remontage de l’ensemble, et la radio est terminée.


Conclusion:
Jolie petite radio, qui a retrouvé tout son éclat avec un vernis brillant. Le cadre métallique et les liserets font leur effet.
Les grandes ondes sont bien reçues, mais  le cadre interne ne filtre pas les parasites.

Comme j’ai dit cette radio ne serra pas dans mon musée, mais dans notre maison a Dijon, enfin quand les travaux serrons fini



Vidéo de son fonctionnement:
